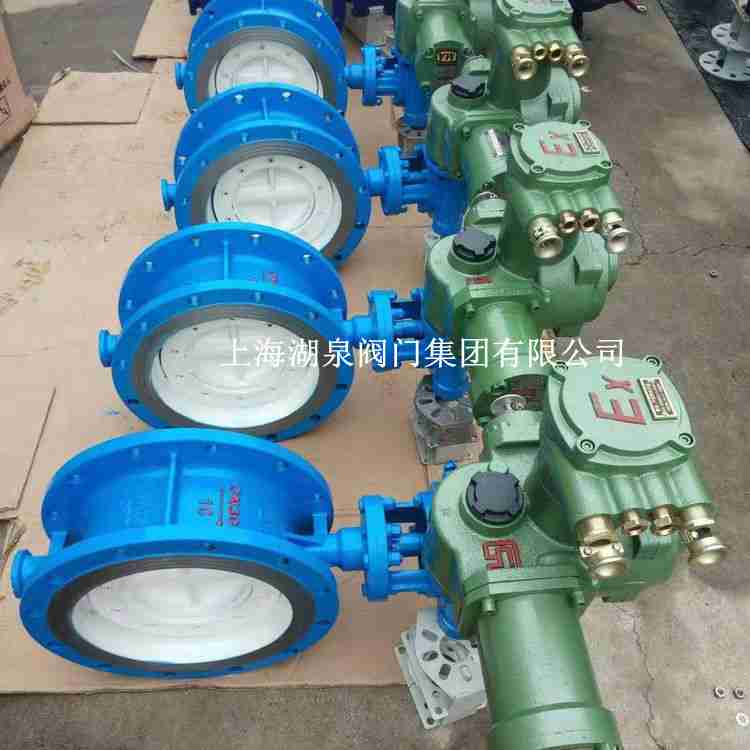

一、礦用一體式防爆電動蝶閥產品介紹
上海湖泉礦用防爆智能型電動蝶閥精密的彈性密封圈與經過拋光的蝶板三維偏心接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能好的目的。因此電動法蘭蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的好裝置。　
　

二、礦用一體式防爆電動蝶閥產品特點
適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
額定工作電壓：AC660V或AC380V
額定電源頻率：50Hz
額定控制電流：≤10A
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流36mA（輸出）
環境溫度：-20~+40℃
防爆標志：ExdI Mb
防護等級：IP68
外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護。
性能優越穩定齊全，有普通型、帶電位計型、無源型、智能型、快關慢關、指示器顯示等應有盡有。
動力損耗率低，可大量節約成本。
技術先進，電子部分采用進口原件性能穩定，機械部分加工精細精密耐磨，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構優化設計消除了工作噪音大的不足。
礦用一體式防爆電動蝶閥裝置有信號4～20mA·DC輸入輸出，比例調節控制和定位，無需人工控制，可位置自鎖、連線簡單、性能穩定可靠、控制精度高、反應速度快等。
安裝在閥門上很方便，可不用機械加工則可直接安裝在手動閥門上。
電壓有AC220V、DC220V、DC24、AC110V等多種電源可提供。

三、礦用一體式防爆電動蝶閥產品設計標準
設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999

四、礦用一體式防爆電動蝶閥產品技術參數
輸入信號 4～20mADCc 1-5VDC 220VAC開關接點信號
閥位輸出信號 4～20mADC，負載電阻：≤500Ω
分辨率高于1/200
死區 0.4～1.2%可調
信號隔離輸入信號、輸出信號、電源三隔離
故障狀態 可設定為0-100%全行程任意位置
工作溫度 -10～55℃
相對濕度 ≤90%（不凝結）
位置轉換精度 ±0.5%
絕緣電阻 ≥100MΩ(500VDC.)
絕緣強度 2000VAC，1分鐘（輸入對輸出對電源對地）
采用良好的電制動線路，因而定位精度高，執行機構靈敏，啟動停止快,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。

設備安裝地點：具有混合氣體或煤塵危險的電動閥門站。
適用介質：含有瓦斯、煤塵、水、油等混合物。
環境溫度：-20～+60℃。
礦用一體式電動防爆蝶閥主要部件材料：閥體、蝶板：鑄鋼；閥桿：不銹鋼(2Cr13)。
適用環境：含有瓦斯、煤塵等性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％
額定工作電壓：380V 660V
控制電壓：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
額定電源頻率：50Hz
額定控制電流：≤15A
電機：生產電動裝置廠家有煤安防爆電機。
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流≤36mA（輸出）
閥門完全開啟完全關閉時間：≤1 分鐘
防爆標志：Ex dI Mb
防護等級：不低于 IP55
電動裝置配套礦用隔爆型，在閥門電控箱故障的情況下，能夠實現手動開啟關閉閥門。
