上海湖泉閥門有限公司閥門電動裝置是一種利用電能啟閉閥門的裝置。它是對開環和閉環控制系統中最終控制元件（如閥門）的運行進行控制的一種裝置。可分為電動閥門和電動執行機構。電動閥門主要用于閥門的開關（不調節），電動執行機構主要用于閥門的調節（可開關到任意位置）。閥門電動裝置適用于對閘閥、截止閥等的控制。上海湖泉電動閥門裝置，用來控制閥門的開啟、關閉與中間暫停。適用于閘閥、截止閥、球閥等，它可以準確地按控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。

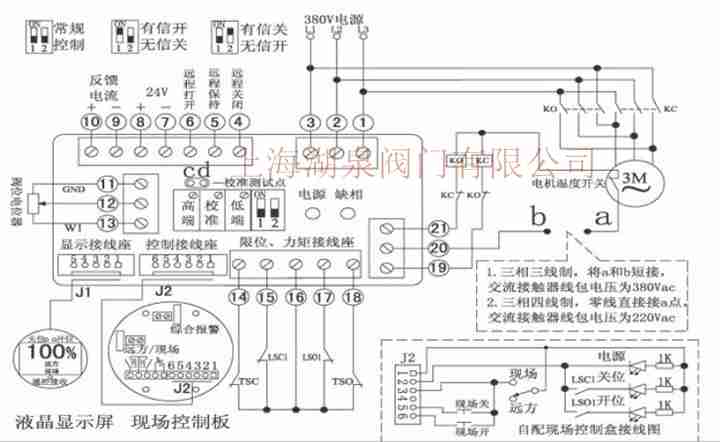

上海湖泉閥門電動裝置是由六個部分組成，即電機、減速器、控制機構、手-電動切換機構、手輪部件及電氣部分。
1　電動機:采用戶外型三相異步電動機,該電機為短時工作制,額定持續工作時間為10分鐘。
2　控制機構：由轉矩控制機構、行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示。
3　手-電動切換裝置：為半自動切換，電動轉變?yōu)槭謩硬僮餍璋鍎忧袚Q手柄，而由手動轉變?yōu)殡妱酉底詣舆M行（需板動切換手柄）。
4　手輪部件：由手輪和手動軸組成，供安裝調試和處理故障等需要手動時使用。

三相交流接觸器的檢查及檢修。檢查三相交流接觸器吸合、釋放動作是否靈活， 觸點是否拉抓嚴重，是否黏連，否則應予更換。
2、三相交流空氣開關的檢查及檢修。檢查三相交流空氣開關手動脫扣是否靈活。合上 空氣開關后，A、B、C三相各相接觸電阻是否小于1Ω；脫扣后，三相各相接觸電阻是否大 于1MΩ，否則應予更換。檢查熱繼電器接點是否正常，動作電流設定值是否正確。
3、閥門電動裝置控制箱上電源檢查。檢查電動閥門A、B、C三相電壓，通電操作控制開 關按鈕，A、B、C三相相間電壓應為交流380V左右，否則，請運行人員檢查380V交流母線情況，確保電源正常配電箱上保險容量檢查。
閥門電動裝置控制箱上指示燈檢查及檢修。閥門電動裝置控制箱上指示燈在通電后，應與現 場閥門位置對應，閥門全開時，紅燈亮閥門關嚴時，綠燈亮；在中間位置時，紅綠燈都亮。閥門電動裝置控制箱通電后，按紅色燈，閥門應向開方向運動，直至全開按綠色燈，閥門應向關方向運動，直至關嚴。有特殊要求的閥門，無保持功能，可以點動開關至任一位置。
5、閥門電動裝置控制箱上指示燈與上述現象不一致時，檢查電氣控制回路與指示燈，直至合乎要求。

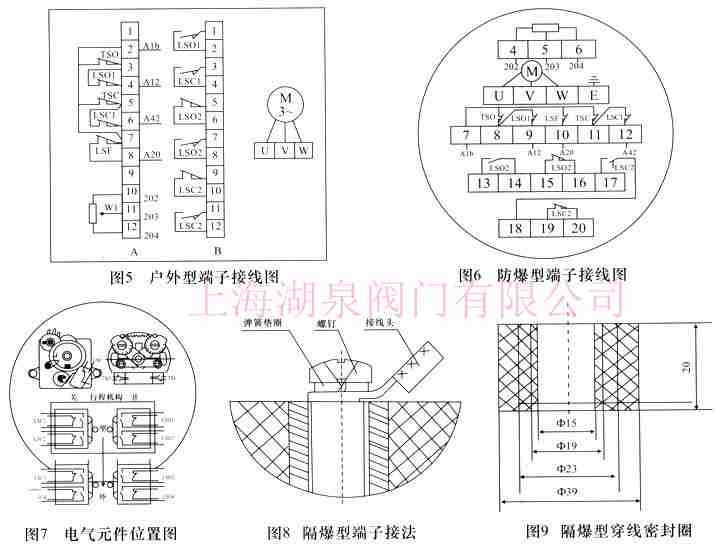

6、閥門電動裝置控制箱內、終端柜端子排檢查及檢修接線檢查檢查閥門電動裝置控制箱內接線端子應緊固、整齊，線號編碼清晰，各接線對地絕緣、線間絕緣應為∞值。

上海湖泉電動閥門裝置及其控制回路的檢查、調整： 1 電機相序的檢查及調整： 將閥門手搖至中間位置，啟動閥門開按鈕3—4秒后停止，觀察閥門運動方向。若閥門開方向運動則電機相序正 確，若閥門向關方向運動則電機相序有誤，此時將電機三相電源任意調換二相即可。 2 控制回路的檢查： 1）將行程控制機構調整至中間任意位置，將控制回路一項保險送上。 2）按下閥門開按鈕，觀察開方向接觸器是否合閘，手動將行程控制機構上控制開反向的微動開關斷開，觀察開方 向接觸器是否復位。 3）手動將轉矩控制機構上控制開反向的微動開關斷開，觀察開方向接觸器是否復位，若以上檢查均合格，則開方 向控制回路正常。 4）關方向控制回路的檢查同上。 3 轉矩控制機構的調整： 轉矩控制機構出廠時已調整好，一般不需再作調整。如遇特殊情況需要調整時，可按以下方法進行： 1）首先調整關方向轉矩： 2）按照隨產品提供的轉矩特性曲線，從小轉矩值開始，逐漸增大轉矩值直到閥門關嚴為止； 3）根據閥門工作特性調整開方面轉矩，一般開方向轉矩要比關方向轉矩大； 4）若以上調整均在空載無介質壓力等因素下調整的，則在有壓力，溫度時應注意 其能否關嚴，如關不嚴則要適 當增加轉矩以關得嚴打得開為準。 4 行程控制機構的調整（關方向和開方向調整）： 1）首先關方向調整，用手動將閥門關嚴，若閥門行程太長，可先用電動將閥門關至接近關嚴位置，然后再用手 關。 2）脫開行程控制機構，用螺絲刀將行程控制機構中頂桿推進并轉90℃，使主動小齒輪與計數器個位齒輪脫開。 3）用螺絲刀旋轉關向調整軸，按箭頭方向旋轉直到凸輪壓住彈性壓板使微動開頭動作為止。則關向行程初步調 好。 4）松開頂桿使主動齒輪與兩邊個位齒輪正確嚙合。為保證其正確嚙合，在松開頂桿后，可用螺絲刀稍許轉動調整 軸。此時可以電動打開幾圈，而后關閉，視關向行程動作是否符合要求，如不符合要求，可按上述程序重新調 整。 5）在關方向調整好以后，用手將閥門開到所需要的位置（注意此時行程控制機構不能脫開，否則關向調整又被打 亂。若閥門行程太長，可先用電動將閥門開至接近所需要的位置，然后再用手開。 6）脫開行程控制機構，旋轉“開”向調整軸，按箭頭方向旋轉直到凸輪壓住彈性板，使微動開關動作為止。 7）松開頂桿，使行程控制機構與主動齒輪嚙合，則開向行程調試完，一般開閥控制在全行程的90%左右。 8）行程控制機構調完后，可看馬達的運行狀況反復試操作1-2個來回。
